在機械設計的世界中，滾珠絲桿是一種精密且高效的線性運動轉換裝置。它們?nèi)缤⑿偷哪Хò?，將旋轉運動轉化為直線運動，使得我們的機械設備得以精確地移動和定位。然而，滾珠絲桿的設計并非一成不變，其中內循環與外循環的區別便是其設計哲學中的兩大流派。今天，就讓我們揭開這兩種循環方式的神秘面紗，探索它們各自的優勢與奧秘。

首先，讓我們來定義這兩個術語。內循環滾珠絲桿指的是滾珠在螺母內部形成一個閉合回路，而外循環則是滾珠通過螺母外部的管道或槽返回。這兩種設計各有千秋，適用于不同的應用場景。

內循環滾珠絲桿的最大特點是緊湊。由于滾珠在螺母內部循環，這種設計減少了外部組件的數量，從而使得整個裝置更加小巧，適合空間受限的應用。此外，內循環設計的密封性更好，因?yàn)闈L珠不易受到外界污染，這在需要高清潔度的環境中尤為重要，比如半導體制造或者醫療行業。

然而，內循環也有其局限性。由于滾珠在內部循環，這限制了滾珠的尺寸和數量，從而可能影響負載能力和剛性。對于需要承受重載或者高精度定位的應用，內循環可能不是最佳選擇。

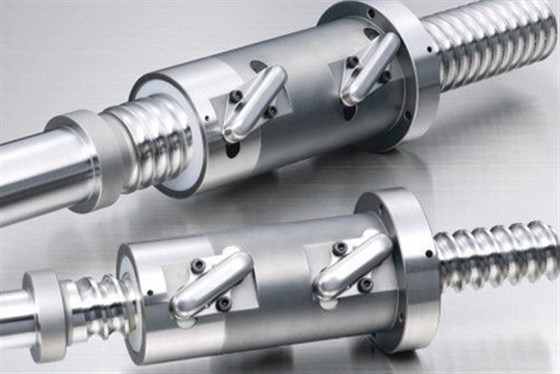

轉向外循環滾珠絲桿，我們會發現一個截然不同的世界。外循環設計允許使用更大的滾珠和更多的回路，這意味著更高的負載能力和更好的剛性。對于那些需要搬運重物或者進行精確切割的機床來說，外循環無疑是更合適的選擇。

但是，外循環設計的復雜性也帶來了一些挑戰。外部管道或槽的增加不僅使得整體尺寸變大，還可能導致維護難度增加。此外，外部回路的開放性可能會讓滾珠更容易受到污染，這就需要更頻繁的清潔和維護。

在選擇內循環還是外循環滾珠絲桿時，設計師必須權衡這些因素。如果應用需要緊湊的設計、高清潔度環境或者輕負載，內循環可能是更好的選擇。相反，如果應用需要高負載、高剛性或者不那么關注空間限制，外循環則可能更適合。

在這個追求精確和高效的時代，滾珠絲桿的內循環與外循環不僅僅是技術的選擇，它們是對機械美學的一種詮釋?zhuān)菍?duì)功能與形式的深思熟慮。正如藝術家在畫布上精心挑選顏色，設計師在選擇滾珠絲桿的循環方式時，也在為我們的未來描繪一幅精密與力量并存的畫卷。

最終，無論是內循環還是外循環，滾珠絲桿都是現代機械工程中的奇跡。它們以微小的身軀承載著巨大的責任，確保我們的設備能夠精準地完成每一次運動。在這個過程中，內循環與外循環的區別提醒我們，即使是最微小的選擇，也可能對我們的設計和生活產生深遠的影響。
