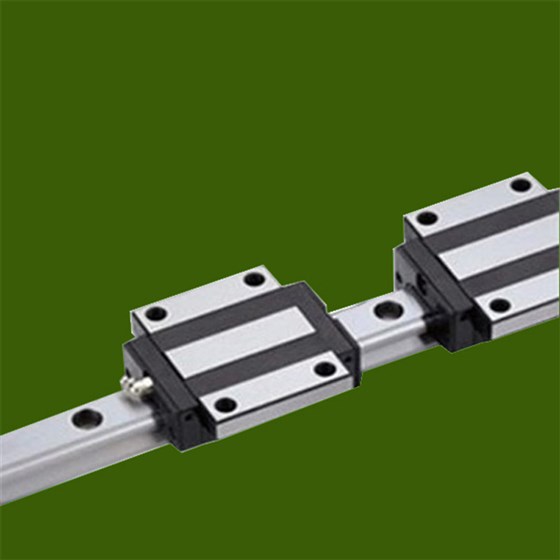

鋼珠沿著滑軌和滑塊上經過精密加工的4列滾動面滾動;通過組裝在滑塊上的回流系統使鋼珠列回轉運動。滑塊采用保持器將鋼珠保持住，因此即使把滑軌拿掉，鋼珠也不易脫落。本型號SMH采用2支滑軌呈交叉形狀背面結合直交，形成一體。
2支滑軌在相對平直度上也是以高精度加工，因止比在交叉直角方面獲得特別高的精度。由于只需交叉型線軌便可構成直交的直線運動系統,因此不需要以前的X-Y滑動座架，X-Y滑動平臺的結構得到簡化，使小型化成為可能。
搭配鋼珠鏈袋的設計，可使其運行更為穩定順暢 特別適用于講求高精度的設備需求。
四方向等負荷設計

滑塊的高剛性斷面設計與4列鋼珠45°圓弧接觸角的設計，除了提供徑向、反徑向及橫方向四方向的相同額定負荷能力，并且能夠施加足夠的預壓增強其剛性，適合各種安裝方式的應用。

鋼珠鏈帶式設計，行走順暢度佳
簡單圓滑的鋼珠回流路徑設計，采用耐沖擊的強化合成樹脂之鋼珠循環配件，配合鋼珠鏈帶式的設計，防止鋼珠與鋼珠間的相互摩擦，使鋼珠循環進出負荷區與非負荷區時更加平穩，并能保持鋼珠在同一直線上運轉，大幅的提高其行走順暢度。
潤滑效果佳
鋼珠與鏈帶間可有效的保持潤滑油脂，潤滑效果佳，提升整體的行走順暢度與使用壽命可滿足高精度、高可靠度及平滑穩定的直線運動需求
高剛性
因鋼珠的配置是采用具有良好平衡性的4列排列，所以力矩強勁，既能夠施加預壓提升剛性，又可獲得流暢的直線運動。
滑塊的剛性，要比將兩個滑塊背對背以螺絲組合在一起的剛性高。因此，對于建立一個要求高剛性的X-Y滑動平臺，交叉型線軌SMH是一個最佳的線軌。
