滾珠絲桿軸設計上的注意事項，你了解多少？【上?；垓v】

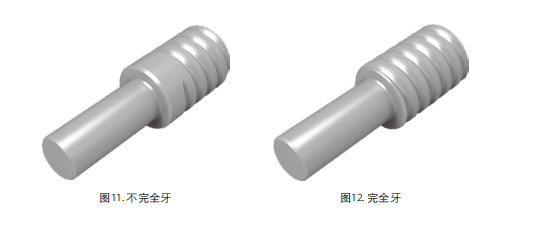

一、完全牙（使用內循環式螺帽時）
當為內循環滾珠絲桿時，由于螺帽裝配時的需要，在設計軸端時至少必須有一端是完全牙，且到末端為止的直徑都必須比牙底直徑小0.2mm以上。
二、絲桿軸端及螺帽周邊的設計
機臺的設計，必須注意滾珠絲桿安裝時的周邊機構。避免因周邊機構的影響或限制，造成安裝滾珠絲桿于機臺上時，必須將螺帽和絲桿分離拆開。因為分離時難免會引起鋼珠的脫落，螺帽的組裝精度及預壓力變化，滾珠絲桿外循環彎管破損等情形發生，嚴重者將會造成滾珠絲桿的損壞而不堪使用。
三、有效螺紋兩側端部的硬度
滾珠絲桿的熱處理是采用中周波感應熱處理，所以螺紋兩端各15mm長不在有效熱處理范圍內，硬度會較低，所以決定有效螺紋長度時請加以考慮。
當為內循環滾珠絲桿時，由于螺帽裝配時的需要，在設計軸端時至少必須有一端是完全牙，且到末端為止的直徑都必須比牙底直徑小0.2mm以上。
二、絲桿軸端及螺帽周邊的設計
機臺的設計，必須注意滾珠絲桿安裝時的周邊機構。避免因周邊機構的影響或限制，造成安裝滾珠絲桿于機臺上時，必須將螺帽和絲桿分離拆開。因為分離時難免會引起鋼珠的脫落，螺帽的組裝精度及預壓力變化，滾珠絲桿外循環彎管破損等情形發生，嚴重者將會造成滾珠絲桿的損壞而不堪使用。
三、有效螺紋兩側端部的硬度
滾珠絲桿的熱處理是采用中周波感應熱處理，所以螺紋兩端各15mm長不在有效熱處理范圍內，硬度會較低，所以決定有效螺紋長度時請加以考慮。
